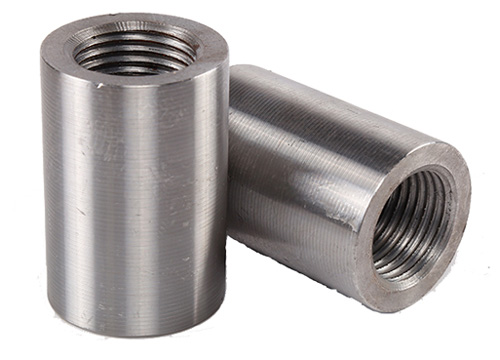

钢筋直螺纹套筒连接的技术规范要求

钢筋直螺纹套筒常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。

1.连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

2.采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

3.滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表4的规定。力矩扳手的精度为±5％。

1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：

a、受拉区的受力钢筋接头百分率不宜超过50％，

b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。

c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。

3）根据待连接钢筋的实际情况，选择好套筒的型号、丝扣的方向，并及时调整因在下料、加工丝头、随机切断抽验检验而切短了的钢筋。

工艺流程：下料、平头→剥肋滚压螺纹→丝头检验→利用套筒连接→接头检验→完成

加工丝头

a、丝头的加工过程是：将待加工钢筋夹持在设备的台钳上，开动机器，扳动给进装置，动力头向前移动，开始剥肋滚压螺纹，等滚压到调定位置后，设备自动停机并反转，将钢筋端部退出动力头，扳动进给装置将设备复位，钢筋丝头即加工完成。

b、加工丝头时，应采用水溶性切削液，当气温低于0℃时，应掺入15～20％亚硝酸钠。严禁用机油作切削液或不加切削液加工丝头。

c、丝头加工长度为标准型套筒长度的1/2，其公差为+2P（P为螺距）。

d、操作工人应按下表的要求检查丝头的加工质量，每加工10个丝头用通、止环规检查一次。
